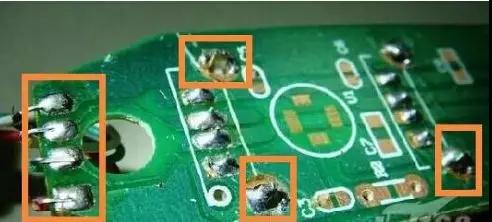

虛焊是焊點處只有少量的錫焊柱,造成接觸不良,時通時斷。虛焊與假焊都是指焊件表面沒有充分鍍上錫層,焊件之間沒有被錫固住,是由于焊件表面沒有清除干凈或焊劑用得太少以及焊接時間過短所引起的。所謂“焊點的后期失效”,是指表面上看上去焊點質量尚可,不存在“搭焊”、“半點焊”、“拉尖”、“露銅”等焊接疵點,在車間生產時,裝成的整機并無毛病,但到用戶使用一段時間后,由于焊接不良,導電性能差而產生的故障卻時有發生,是造成早期返修率高的原因之一,這就是“虛焊”。
電子產品失效故障中,虛焊焊點失效占很大比重,據統計數字表明,在電子整機產品故障中,有將近一半是由于焊接不良引起的,幾乎超過電子元器件失效的概率,它使電子產品可靠性降低,輕則噪聲增加技術指標劣化,重則電路板無法完成設計功能,更為嚴重的是導致整個系統在未有任何前兆的情況下突然崩潰,造成重大的經濟損失和信譽損失。在電子產品生產的測試環節以及售后維修環節,虛焊造成的故障讓技術人員在時間、精力上造成極大的浪費,有時為找一個虛焊點,用上一整天的時間的情況并不鮮見。

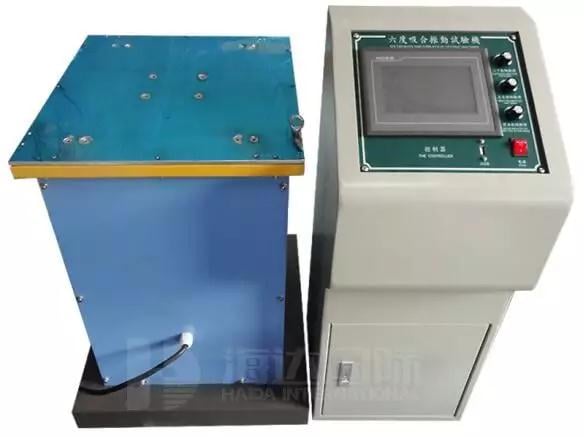

海達儀器生產的電磁式振動臺就是為了解決這個問題所研發出來,廣泛適用于國防、航空、通訊、電子、汽車、家電、等行業。確定所設計、制造的機器、構件在運輸和使用過程中承受外來振動或者自身產生的振動而不至破壞,并發揮其性能、達到預定壽命的可靠性。隨著對產品,尤其是航空航天產品可靠性要求的提高,作為可靠性試驗關鍵設備的振動試驗系統的發展顯得越來越重要。
設備參數
項目
參數
最大試驗負載
0—60 kg
振動方向

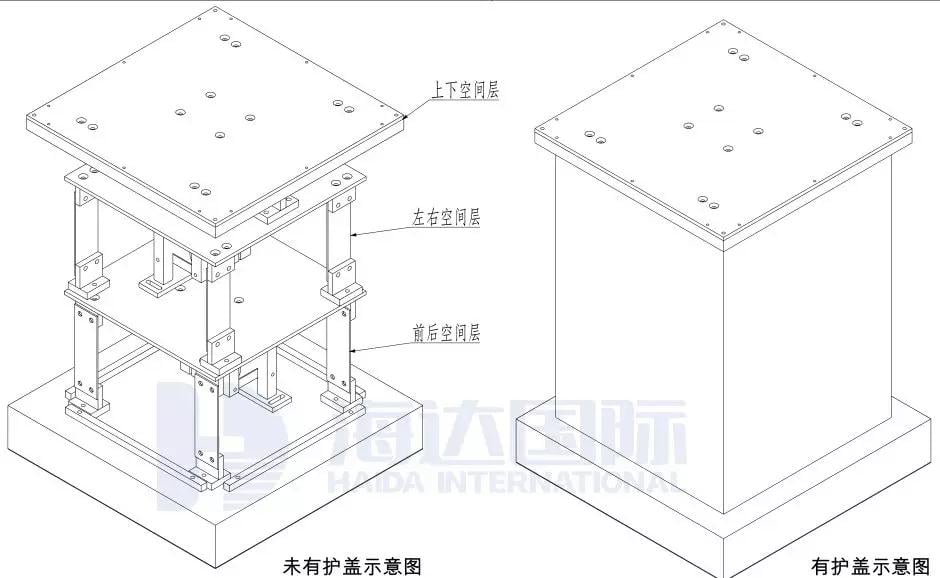

上下 + 左右 + 前后(三軸六度空間一體機)
振幅
0—5mm(隨機,隨頻率的變化而變化)
掃頻
1—600Hz可以任意設定,真正標準來回掃頻
最大加速度
98m/s2
實現功能
調頻、可程式、時間控制
精密度
頻率可顯示到0.01Hz,精密度0.1Hz
可程式功能
1—600HZ,1—8段每段可任意設定頻率和時間,可循環
倍頻功能(0.01Hz)
8段成倍數增加①低到高頻②高到低頻③低到高再到低頻/可循環
對數功能(0.01Hz)
①下到上頻②上到下頻③下到上再到下頻--3種模式對數/可循環
振動波形
正弦波(半波/全波)
時間控制
任何時間可設(秒為單位)
電源電壓(V)
220V 50H
功率
2.0Kw
