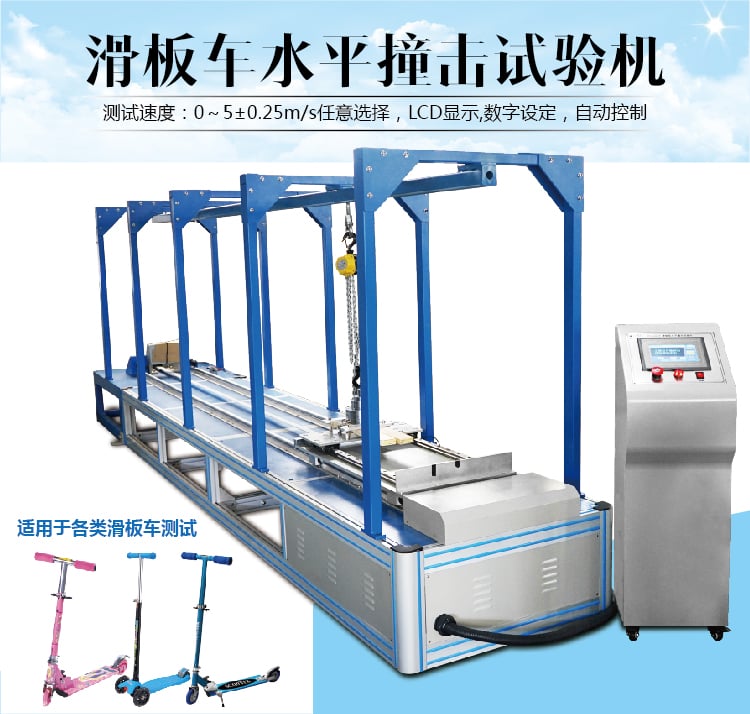

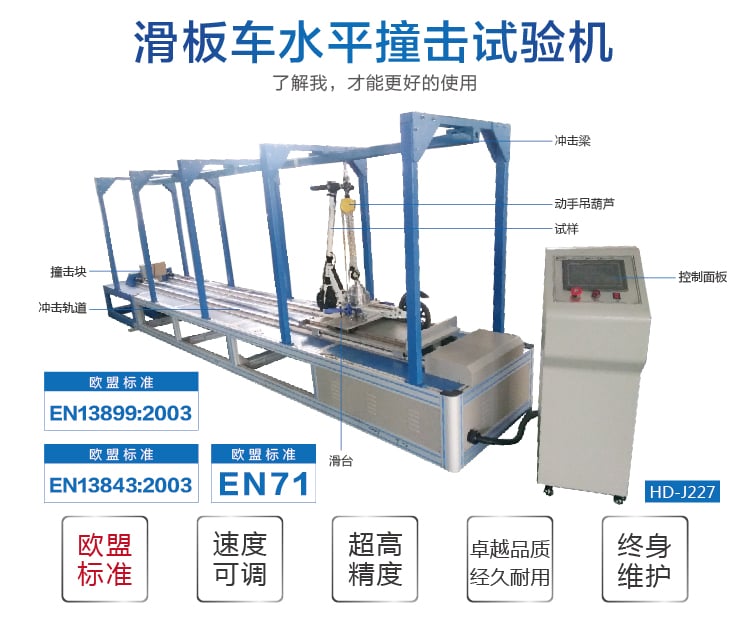

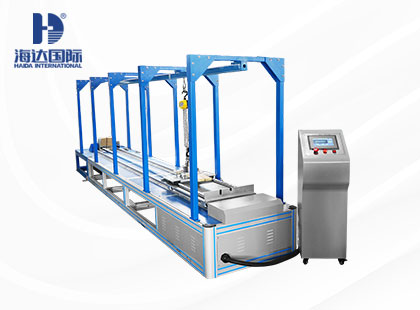

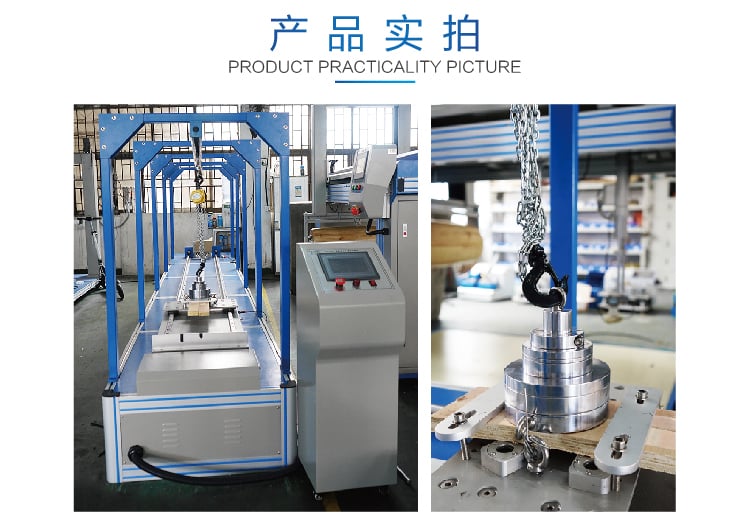

一、滑板車水平撞擊試驗機簡介
本機是對滑板車或制動器被外物沖擊后,車輪或制動器是否受損。測試時以一定的荷重一定的速度撞擊鋼板,檢查滑板車受損情況。采用PLC控制,次數可任意設定,速度可任意選擇。導軌加粗,碰撞部位加粗。
二、滑板車水平撞擊試驗機設計標準
依據EN71-1-2011、EN14619(參考定制)

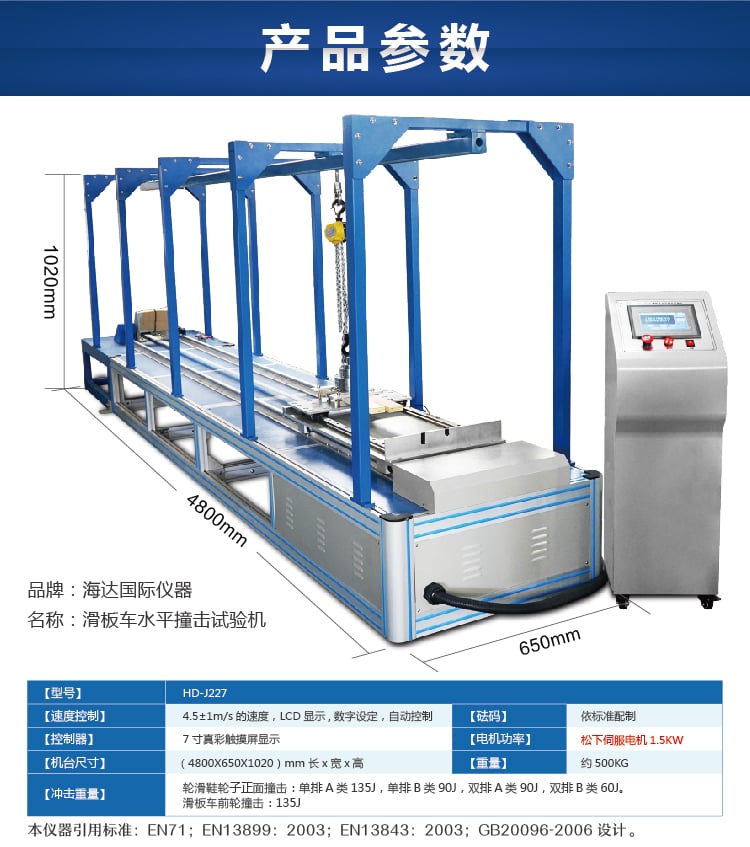

三、滑板車水平撞擊試驗機技術參數
1.測試速度:1-5m/可任意選擇。

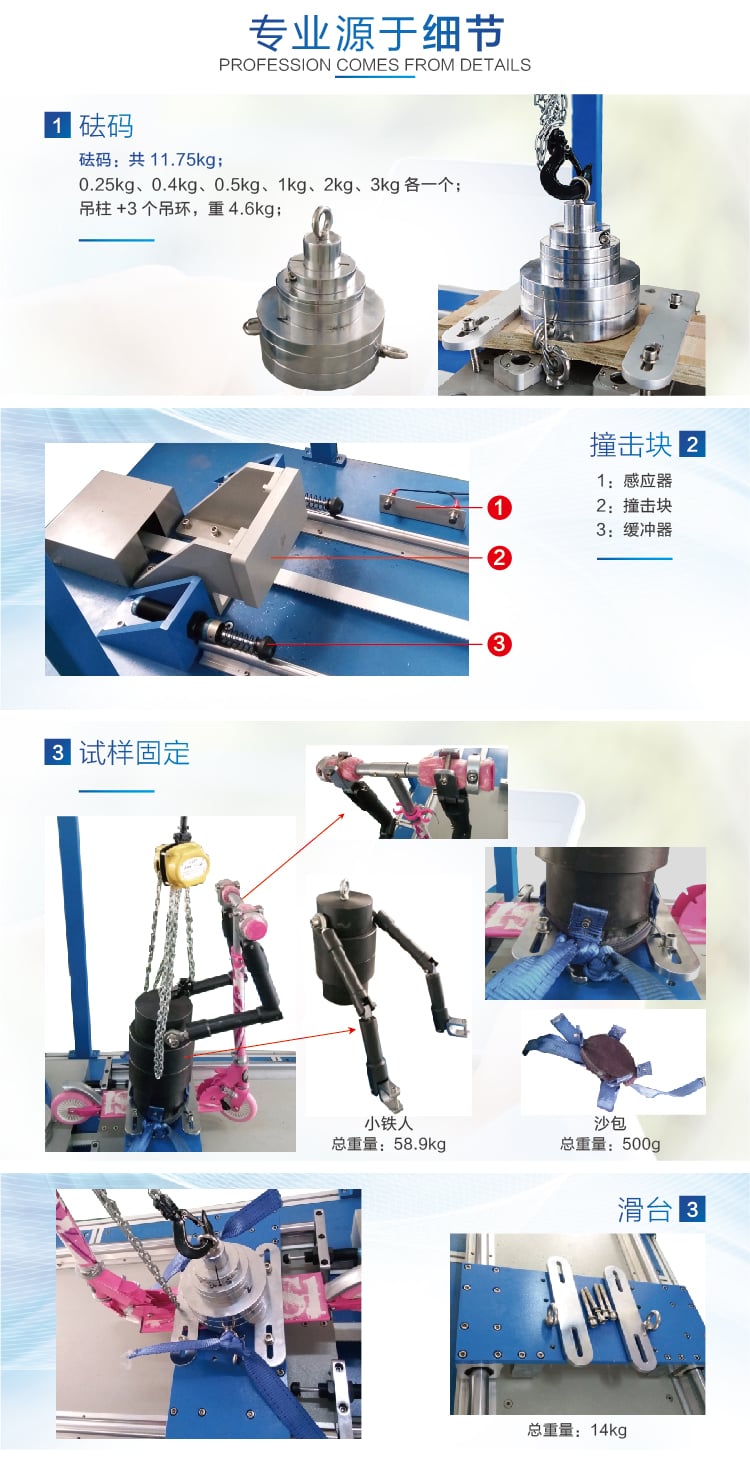

2.砝碼: 依標準配制。

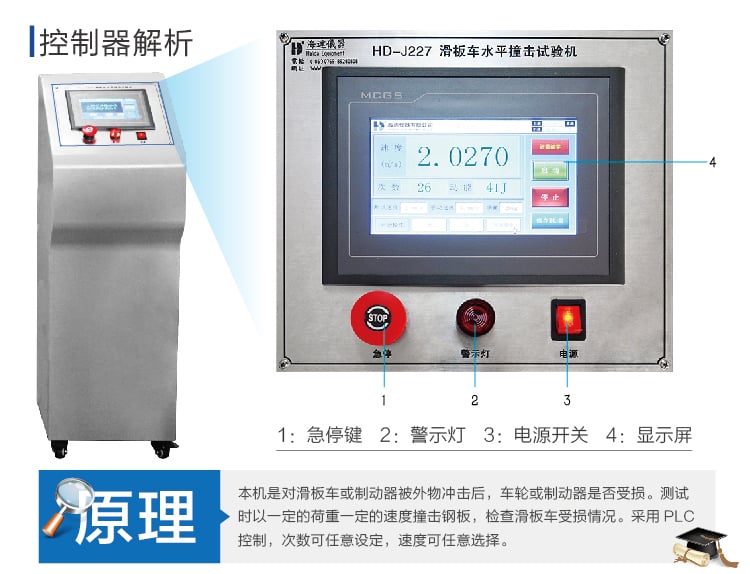

3.計速器: 7寸真彩觸摸屏顯示(并提供校準速度參數)。
4.電機功率:松下伺服電機1.5KW。
5.機臺尺寸: (4800X650X1020)mm 長x寬x高。
6.重量: 約500KG。
7.電源: AC220V 50HZ。
A. 沖擊重量:
E=1/2MV>2
E 是能量, 用J來表達
M 是質量, 用KG來表達
V 是加速度 用 M/S表達
滑板車前輪撞擊能量:200J。
能量200J 跑道4.8米
速度是每秒5米的, 車重16kg
速度每秒4米的, 車重25kg
在踏板的中間放上合適的載重, 開動滑板車, 撞擊一個垂直高度為6英寸(15CM)的固定的邊石上, 速度為6.6英尺/秒 (2米/秒), 總共撞3次.
B. 速度控制:滑板車以(4.5±1)/s的速度向前,LCD顯示,數字設定,自動控制。
