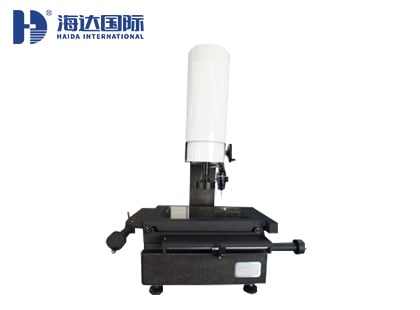

2.5D型手動影像測量儀

產品型號：
HD-U2010MT
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

一、2.5D型手動影像測量儀應用行業：
廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

二、2.5D型手動影像測量儀儀器特點：
①穩定高剛性
采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性
②高品質圖像
程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
1/3〃高分辨率彩色CCD 600TVL，確保高品質測量畫面。
③高精度
三軸高精度玻璃光柵尺，分辨率為1μm讀數穩定可靠，精度高。
④2.5D測量
采用英國RENISHAW MCP測頭，可實現Z軸非接觸式測高和平面度測量，測量精度高。

三、2.5D型手動影像測量儀技術規格參數：

項目	HD-U2010MT	HD-U3020MT	HD-U4030MT	HD-U5040MT
測量行程	200100200	300200200	400300200	500400200
外形尺寸	500550950	700650950	980750950	1050800950
儀器重量（Kg）	150	180	300	500
測量精度（μm）	E_（x，Y）:3+L/200 E_（Z）:5+L/200 (L單位mm）
玻璃承載（Kg）	25
鏡頭	0.7~4.5X手動卡位變倍鏡頭
放大倍率	34~220X
光柵尺分辨率	玻璃光柵尺，分辨率1μm
CCD	1/3高分辨率彩色相機600TVL
傳動方式	V形精密交叉導軌+無壓螺桿
工作距離	90mm
接觸測頭	英國RENISHAW MCP測頭
面光源	3環8區LED冷光源，256級亮度連續可調
輪廓光源	平行光路LED冷光源，256級亮度連續可調
測量軟件	手動測量軟件
操作方式	手動
選購件	電腦、MCP測頭、自動變焦鏡頭、激光測頭
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC 220V/50Hz/10A
